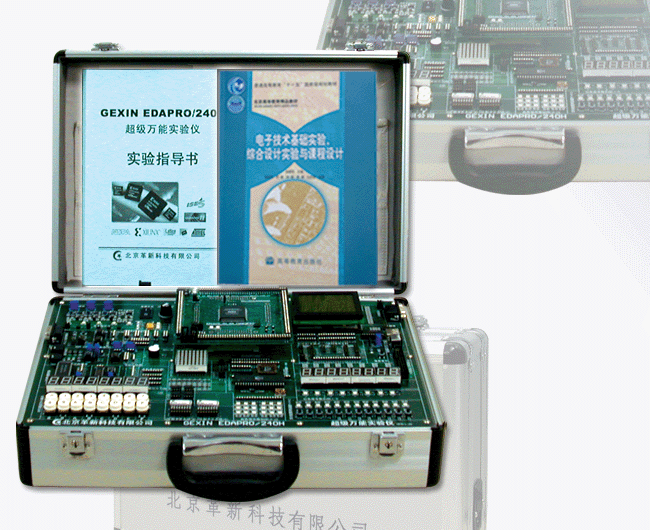

随着国外半导体工艺的飞速发展，传统的TTL 5V逻辑器件已被逐出历史舞台，而3.3V、2.5V、1.8V、1.5V……逻辑器件已成为当前的主流。根据教育部高等院校电子EDA教育大纲实验要求，综合广大用户反馈意见，以全新概念独家推出超高性能、超低价格的革新超级万能EDA实验仪——GEXIN EDAPRO/240H。实验仪平台巧思构想，给予设计者一个广阔的空间。

  性能特点

• 支持多厂家、封装全：适合各EDA厂家240脚以内各种封装电压内核的一切CPLD、EPLD、FPGA。如：ALTERA EP1K系列、10K系列、3000系列、7000S/A/AE/B系列……；XILINX 4000系列、Spartan 5200系列、Spartan II、Spartan IIE……、9500/XL/XV系列、COOLRunner、COOLRunnerII……；ATMEL 1502/04/08AS/ASV/ASL……；Lattice 1032/2032、3000系列、4000系列、5000系列、Lattice 可编程模拟器件ispPAC10/20/30/80/81等。通过更换不同的扩展下载板，轻松实现一机多用。
• 混合多电压制造，兼容性强：提供电源电压+5V/+3.3V/+2.5V/+1.8V/+1.2V/±12V，使得用户购买EDAPRO系列实验仪几年内不会被淘汰。
• 国内独创，提供实验免连线与少量连线相结合的方式：芯片封装68脚以内的独立扩展下载板无须连线，芯片封装144脚以内的扩展下载板附加16根连线（144脚以内适合初级用户使用）；芯片封装144脚至208脚的扩展下载板安排有32根独立自由连线（144脚至208脚适合初级、中级用户使用）；芯片封装208脚以上的扩展下载板提供72根自由连线（208脚以上适合各用户使用）。
• 制造工艺精良，欧式插座等关键元器件均采用原装进口，频率范围宽，电路抗干扰性能好。实验仪主要时钟频率为48MHz，用户使用选择丰富，有四组频率组可供用户选择使用，分别为：
  • 超低频率组:0.125Hz、0.25Hz、0.5Hz
  • 低频频率组:1Hz、2Hz、4Hz、8Hz、64Hz、256Hz
  • 中频频率组:1024Hz、4096Hz、16384Hz、32768Hz、65536Hz
  • 高频频率组:750KHz、1.5MHz、3MHz、6MHz、12MHz、24MHz
  用户独立扩展下载板上时钟除由以上频率组提供外，也可选择独立时钟源，可以高达100MHz以上。
• 人机接口丰富多变：
  提供动态键盘显示扫描电路：8个共阴LED显示数码管、16个键盘输入（2行8列）。
  提供静态显示数码管：共8个共阳LED，其中DS1B～DS6B带有译码显示输出,DS7B～DS8B是2个独立的 8段共阳LED输出数码管。
  多功能按键（F1～F12）:F1～F4为4路16进制码发生器；F5～F8为4路正脉冲固定脉宽发生器（7.8ms或15.6ms）；F9～F12为4路负脉冲固定脉宽发生器（7.8ms或15.6ms）；F9～F12为4路低电平复位信号；F1～F8为8路高电平复位信号（可作琴键式输入）。
• 提供128*64图形/字符液晶屏显示接口；VGA接口；PS2键盘鼠标接口；USB接口；双声道立体声Audio接口。
• A/D转换有8位的AD0809；D/A转换有DA0832。
• 单片机模块：全面支持5V与3.3V, 如ATMEL AT89C51/52、AT89LV51/52、Philips 89C51Rx系列、Intel 875X、华邦公司78E5X。
• 可独立选配模拟可编程器件ispPAC10、ispPAC20、ispPAC30、ispPAC80/81，可灵活构成各种低通/高通滤波器、增益放大器，易于实现各种波形整形。
• PS/2键盘鼠标接口，能利用FPGA/CPLD来实现串行协议的数据交换。例如：可读取101键的代码并以十六进制形式来显示。
• RS232通讯接口：可把5V或3V电平转换成标准的RS232电平，并可利用PC机通过RS232接口来实现与FPGA（CPLD）或单片机之间的通讯。
• VGA接口：可利用CPLD、FPGA实验仪来实现特定的视频输出，如利用CRT作为终端来显示图形或数据，并通过键盘控制来操作显示图形的动作。
• 功放电路：可把FPGA/CPLD按照音乐的音调及节拍产生波形输出到扬声器，可以生成或演奏出美妙的音乐。
• 利用本EDA240H特定的电路可构成100MHz以内的频率计测试仪。
• 8*8双色点阵：可实现红、绿二种颜色的任意动作控制。如：跑马灯显示、字符上下滚动显示或左右移动显示。
• 128*64图形/字符液晶屏(选配)：利用CPLD/FPGA来实现图形或字符的输出显示，此时CPLD/FPGA按照图形液晶屏的控制时序，像单片机一样，把字库从EPROM读出后回送到液晶屏上显示。
• 本实验仪静态数码管可实现：2位16进制数带进位位加法器（2位16进制加数与被加数按键输入，数码管显示结果是2位16进制数）；2位16进制数乘法器（2位16进制数乘数与被乘数按键输入，数码管显示结果是4位16进制数）。
• 本实验仪动态键盘/数码管电路可实现：2位10进制数带进位位加法器（2位10进制加数与被加数按键输入，数码管显示结果是2位10进制数）；2位10进制数乘法器（2位10进制数乘数与被乘数按键输入，数码管显示结果是4位10进制数）
• 配有扩展IDC 40（40脚I/O）外扩功能板接口，根据需要可选配直流电机板、步进电机板和其他单片机等功能板。

  EDAPRO/240H超级万能实验仪具有以下万能功能模块

• 2*8动态键盘扫描模块
• 8位共阴LED数码管动态电路显示模块
• 8位并行A/D 0809转换模块
• USB接口模块
• 8位并行D/A 0832转换模块
• 24XXX模块
• 93XXX模块
• 8位2组编码输入模块
• 语音功放电路模块
• LCD图形/字符液晶显示接口模块
• RS232串行口电平转换模块(5V/3.3V)
• VGA电路模块（ALTRERA/ XILINX两用
• 多电压LED发光管(26个LED显示)
• 8*8双色点阵显示输出模块
• 键盘/PS2鼠标接口模块
• 动态数码管显示驱动模块
• MCU8X5X单片机接口模块(5V/3.3V)
• IDC 40（40脚I/O）外扩功能板接口
• 6组×4位十六进制（HEX）译码输出控制模块
• 4组×4位十六进制输入代码发生器(HEX)
• EPROM/E2ROM/FLASH(1M~8MB)存储器模块 (5V/3.3V)
• 128K byte(1M Bit) SRAM (5V/3.3V)静态存储器模块
• 电源模块带电源过流保护电路：（本EDA板提供电源电压：+5V/+3.3V/+2.5V/+1.8V/+1.2V/±12V）
• 可编程数字电路硬件设计适合任意厂家CPLD/FPGA(从44脚至240脚)，提供各种扩展下载板供选配(详见列表)
• 时钟电路：主要时钟频率48MHz,另有以下四组频率组供用户选择使用：
  • 超低频率组：0.125Hz、0.25Hz、0.5Hz
  • 低频频率组：1Hz、2Hz、4Hz、8Hz、64Hz、256Hz
  • 中频频率组：1024Hz、4096Hz、16384Hz、32768Hz、65536Hz
  • 高频频率组：750KHz、1.5MHz、3MHz、6MHz、12MHz、24MHz
• 多功能按键（F1～F12）：12路多功能键盘输入
  • F1～F4为4路16进制码发生器；
  • F5～F8为4路正脉冲固定脉宽发生器（7.8ms或15.6ms）；
  • F9～F12为4路负脉冲固定脉宽发生器（7.8ms或15.6ms）；
  • F9～F12为4路低电平复位信号；
  • F1～F8为8路高电平复位信号（可作琴键式输入）。

    以上模块纵横交错，各模块可任意组合，均能完成各种实验，并配有详尽的实验指导书和实验例子及教育学习演示光盘。

  配套教材

      普通高等教育“十一五”国家级规划教材（北京高等教育精品教材）——电子技术基础实验、综合设计实验与课程设计

  实验内容

简单组合逻辑设计	数码管扫描显示电路
计数器电路设计	实时计数时钟
键盘扫描设计	双色8*8点阵显示电路设计
波形发生器	用DAC实现电压信号检测
ADC电压实时测量显示	液晶驱动电路设计
二位十进制数加法电路设计,动态键盘/数码管	二位十进制数乘法器电路设计,动态键盘/数码管
电子琴实验例子	乒乓球实验例子
VGA实验（分别有VHDL、AHDL、VERILOG语言设计）	PC机101标准键键盘扫描实验例子
语音放大电路	跑马灯实验例子
频率计（频率测量显示:1Hz～100MHz）	24C02串行读/写
93C46串行读/写	2位16进制数带进位位加法器
2位16进制数乘法器	8位脉宽调制信号发生器
实用交通灯控制	系列信号检测
电梯控制	总线方式控制器（8X5X单片机）

    为适应广大科研人员及大专院校研究生开发需要，本EDA所提供的各扩展下载板均可独立使用，时钟最高大于100MHz。

  EDAPRO系列实验仪可选配的各种扩展下载板   （-->>查看详细内容）

  解决方案

• 方案一：EDAPRO/24OH超级万能实验仪主机+XC2S50PQ208独立扩展下载板+液晶屏
• 方案二：EDAPRO/24OH超级万能实验仪主机+EP1K30PQFP208独立扩展下载板+液晶屏
• 方案三：EDAPRO/24OH超级万能实验仪主机+EPM7128SLC84独立扩展下载板+液晶屏
• ………………

 众多方案 任意组合 …… 等待您的选择
