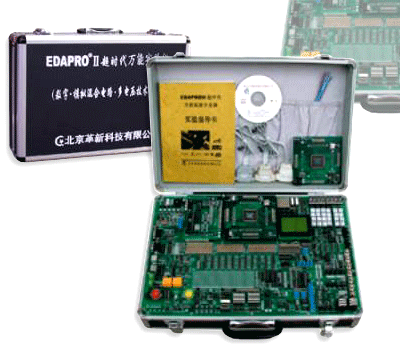

随着半导体工艺的飞速发展，从奔腾4代MPU处理器到嵌入式MCU单片机及DSP处理器，你可以看到TTL 5V逻辑器件已消失得无影无踪。取而代之的3.3V、2.5V、1.8V、1.5V……逻辑器件已成为当前的主流。当今二十一世纪硬件设计工程师已不再等待，革新科技EDAPROII超时代万能实验仪能满足当今电子时代的需求。能易于实现上述各种电压逻辑器件来构成硬件模块互连的实验工具。愿它成为您EDA工具的好帮手！

---

  性能特点

• 综合模块国内最多：
      国内独家率先提供30多个全能模块：综合数字电路、模拟电路、各厂家8位/16单片机、16位/32位DSP信号处理器、高通/低通滤波器、前置/功率放大器、交/直流电机控制、18位立体声混合集成语音电路、LED/LCD、键盘显示、A/D、D/A、各种方式的人机交换接口……模块。可以启发学生或科研开发人员通过本EDAPROII进行各种综合实验，事半功倍，无师自通。
• 混合电路多电压技术：
      支持电压1.8V、2.5V、3.3V、5V，CPLD、FPGA核电压支持1.2V~1.8V、2.5 V、3.3V、5V，适应各厂家新型器件的发展，30多个模块确保多电压工作。
• 持厂家多、封装全：
      如ALTERA、ATMEL、LATTICE、XILINX，并升级支持Quicklogic、ACTEL厂家器件；封装形式为PLCC44/68/84、TQFP100、PQFP100、QFP144/208/244脚等。
• DAPROII软件均支持原厂家提供的EDA开发软件包，支持原理图输入、状态图输入、各种语言模板输入（如VHDL、Verilog 、AHDL、ABEL）、强制约束编辑功能、逻辑综合优化、支持波形编辑及模拟仿真、时效分析等功能。购GEXIN EDAPROII超时代万能实验仪赠送最新开放版软件。
• 实验操作方式灵活：
      各模块间易于互连，模块间连接有二种方式：初/中级用户可通过实验连线进行操作，高级用户可通过跳线器短接实现免插线功能。
• 专业应用范围广：
      EDA与VHDL教育实验、电子设计竞赛培训、基于EDA的计算机组成原理、基于EDA的电子产品研发、研究生专业设计……。
• 有保护电路：
      不易损坏芯片，提高实验操作的可靠性。
• 提供8位并行PLCC封装各厂家1~8Mb 及32Kb~512Kb ROM型存储器：
  Flash、E2ROM、EPROM，支持电压为2.5V、3.3V、5V、+12V（编程电压）；
  提供串行存储器：24CXX、25XXX、93CXX系列，其电压可支持1.8V、2.5V、3.3V、5V
• 提供不同电压、不同封装8位的RAM存储器：
  不同电压：2.5V、3.3V、5V；
  各类封装：SOJ:1M bit；
  SOP: 1M bit；
  WDIP封装: 32K byte~128K byte；
  SDIP:1M bit
• 提供8段8位共阴数码管显示；24个键盘输入接；128*64图形/字符液晶屏显示接口；VGA接口；PS2键盘鼠标接口；USB接口；双声道立体声Audio接口；BNC模拟信号接口7个；
• 提供并行A/D和D/A转换模块：
  A/D转换有8位的AD0809、12位AD574/1674A芯片；
  D/A转换有DA0832。
• 提供串行A/D、D/A转换：
  AD0832模数转换芯片；
  MAX518 8位数模转换芯片；
• 提供电机控制实验电路：
  步进电机和直流电机，电压可支持1.2V~1.8V、2.5 V、3.3V、5V。
• 可扩展MCU/DSP模块（选配）：
  支持ATMEL AT89C51/52、Philips 89C51Rx系列、Intel 875X、华邦公司78E5X。
  计划支持：ATMEL： AVR90系列、2051系列；Philips：LPC76X；Dallas公司：87520；华邦公司：77E58；摩托罗拉：8位/16位单片机；Intel:87C196系列单片机；ADI公司：AdμC812/816/824；TMS320 DSP系列：C24X、C24XX、54X、54XX
• 提供各种低电压复位电路；LED发光器件；逻辑笔电路；
• 可选配模拟可编程器件
  ispPAC10、ispPAC20、ispPAC30、ispPAC80/81
• 工艺精良：
  总线及通用I/O扩展均采用欧式插座，减少高频信号串扰。
• 下载电缆线通用性强：
  所有下载线均符合EDA制造厂商出厂标准。

  实验仪具有以下万能功能模块

• 键盘接口模块
• 8位并行A/D 0809转换模块
• USB模块
• 8位并行D/A 0832转换模块
• 24XXX模块
• 12位并行A/D 1674转换模块
• 25XXX模块
• 模拟电路LATTICE可编程器件ispPAC系列接口模块
• 93XXX模块
• 模拟放大电路模块
• 编码输入模块
• 语音功放电路模块
• 电压调整模块
• LCD图形/字符液晶显示接口模块
• 逻辑笔电路
• RS232串行口电平转换模块
• 模拟滤波电路模块
• 串行8位A/D 0832转换模块
• ALTRERA VGA电路模块
• 通用串行温度传感器AD7416电路模块
• XILINX VGA电路模块
• 串行8位D/A MAX518转换模块
• 二路继电器输出电路模块
• 40路多电压LED发光管显示模块
• 步进电机模块
• 16*16点阵显示输出模块
• 直流电机模块
• 键盘/PS2鼠标接口模块
• 显示驱动模块
• 多电压复位输入电路模块
• 数字电路任意厂家CPLD/FPGA（从44脚至240脚）接口模块
• MCU/DSP单片机与DSP 8位、16位、32位数据总线处理器接口模块
• 专用复位电路输出模块（高电平或低电平复位输出：+5V/3.3V/2.5V/1.8V）
• 32K~4M任意厂家EPROM/EEPROM/FLASH 28/29/39/45/49……存储器接口模块
• 32K~128K任意厂家双列直插宽封装（或窄封装）、SOP、SOJ 28/32脚SRAM存储器接口模块
• 电源电压输出模块：提供电压从1.2~1.8V可调、1.8V、2.5V、3.3V、5V、±12V、±15V、+5V~+15V可调，-5V~-15V可调。
• 18位立体声专用语音输入输出模块（AUDIO专用芯片实验模块）

    以上模块纵横交错，各模块可任意组合，均能完成各种实验，并配有详尽的实验指导书和实验例子及教育学习演示光盘。

  EDA数字电路/模拟电路可选配的各种独立可扩展下载板(-->>>查看详细内容)
