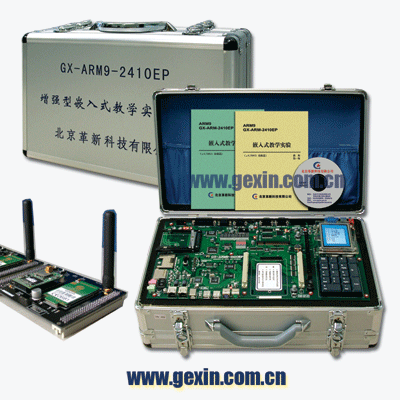

2005’北京革新科技有限公司全新隆重推出—— GX-ARM9-2410EP系列增强型嵌入式教学实验系统。     嵌入式系统近年来发展迅速，在各行各业得到了广泛的应用。嵌入式产品以其体积小、功耗低、处理能力强等优点，在通讯、工控、医疗、电力、电子等领域发挥着越来越重要的作用。随着嵌入式技术不断渗入人们的生活，嵌入式人才的需求也日渐加大。为了适应各个高等院校嵌入式人才培养的需求，北京革新科技有限公司集国内外各种ARM实验仪，取长补短，推出了适合高校教学和实验的GX-ARM9-2410EP ARM9嵌入式教学实验系统。本实验仪为您学习ARM嵌入式操作系统技术及各种电路创新设计提供巨大帮助。     GX-ARM9-2410EP教学实验系统，引领电子设计的主流，采用ARM9内核，与ARM7相比，主频更高，架构更合理，运行各种嵌入式操作系统更加流畅。在实验系统中，我们几乎集成了所有的常见接口，而且率先采用双网口设计、SUPERIO等先进的设计，资源更加丰富。通过双排欧式插座，可方便、可靠地为全国各高等院校相关专业量身定做各种扩展模块，实现基本实验和扩展实验的完美结合。GX-ARM9-2410EP教学实验系统可支持三种操作系统：Linux、WINCE、μC/OSII。GX-ARM9-2410EP教学实验系统，根据国家教委对高校实验教学的要求，精心设计了三十多实验，由浅入深，循序渐进，完全适合高校院校各电子信息、信号处理、自动化、测控等相关专业的实验及创新研发。实验程序和软件可免费升级。

  硬件突出特点

   GX-ARM9-2410EP三星S3C2410核心模块

• SAMSUNG ARM9 S3C2410处理器，主频200MHz。
• 64M SDRAM。
• 通过可靠的SODIMM接口和主板相连接。

   GX-ARM9-2410EP主板资源

• 2M AMD线性FLASH：类似PC BIOS的功能，实现对系统的初始化和配置。
• 支持三种启动方式，通过跳线，可以设置系统从AMD FLASH 、Intel FLASH或者从外接的SMC卡启动。
• 8M Intel线性FLASH：可通过主板的JTAG接口直接烧写。
• PCMCIA控制器扩展的PCMCIA接口：不仅可外接PCMCIA外设，而且可以通过转接卡连接带CF卡接口外设。
• 一个SMC接口：系统支持直接从SMC卡启动。
• 一个SD卡接口。
• Audio音频接口：音频的输入输出方式十分灵活，既可以是外接的MIC（MICROPHONE） Input及Line Output，还可以是板载的MIC及双声道喇叭，直接通过跳线选择。
• 二个以太网卡接口：一个由CS8900外扩的10M网卡，一个由DM9000外扩的10M/100M自适应网卡。
• 二个USB接口：一个USB Host，一个USB Host/Device。
• 二个PS/2接口：可直接接PS/2接口的鼠标与键盘。
• 一个IDE硬盘接口：可直接接笔记本硬盘。
• 多功能扩展模块接口：通过两个结实可靠的96 Pin的欧式座引出了系统的32位总线及由CPLD扩展的大量GPIO，针对各高等院校电子信息、计算机、自动化、测控等专业需求，可方便地扩展各个专用模块，功能无限扩展。
• 液晶显示器模块和液晶显示器扩展接口电路：自带3.5寸真彩TFT液晶屏，分辨率320×240，LED背光，带触摸屏，通过液晶屏幕扩展成更大尺寸的液晶屏幕……
• 5个RS232接口：其中1个红外复用。
• 实验仪自带电源。
• 一个标准25针标准并行接口。
• 3.5寸真彩TFT液晶屏，分辨率320×240，LED背光，带触摸屏。
• 4×5键盘矩阵，4×5键盘。
• 8个8段的数码管：方便数字的显示。
• 8×8点阵的LED阵列：方便点阵符号的显示。
• VGA接口。
• 10bit A/D接口：电压输入方式，输入可以是板载电位器、板载温度传感器或D/A的输出信号。
• DAC0832扩展的D/A通道接口：信号可以直接输出，也可以作为A/D的一个信号源。
• 实时时钟RTC：在CPU内部集成，通过主板上的3V锂电池提供掉电保护。
• I2C接口的EEPROM：可通过CPU的I2C接口实现对EEROM中的数据读写，数据掉电不丢失。
• SPI接口的EEPROM：可通过CPU的SPI接口实现对EEROM中的数据的高速读写，数据掉电不丢失。
• 移植成功的MIZIlinx及μC/OSII嵌入式实时操作系统源代码公开。并提供实验例程软件源代码。
• 提供国际标准20针ICE JTAG仿真器、Flash烧写接口：提供配套的Flash编程下载线，选配与ARM公司Multi-ICE兼容的“Real-Multi-ICE ARM实时通用在线仿真器”，软件支持ADS V1.2或SDT2.51集成开发环境，主机和嵌入式教学系统交叉开发模型,并通过调试设备(BDM/JTAG 仿真器) 相连接，应用程序在主机的Windows环境下编译链接生成可执行文件，下载到目标机，通过主机上的调试软件和连接到目标机上的调试设备完成对应用程序的调试、分析。
• 核心板为6层线路板，主板为4层线路板。
• 提供操作系统及内核源代码，Bootloader。
• 支持丰富的开发工具。

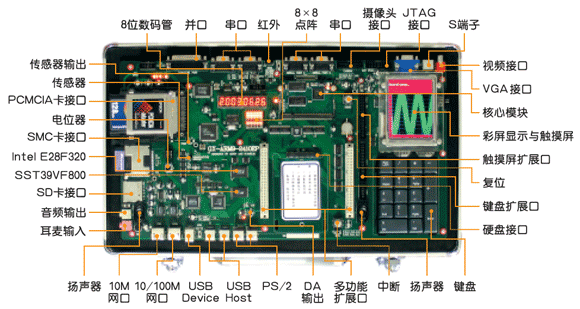

  实验系统结构示意图 (查看放大图片)

  实验内容 （部分）

嵌入式开发入门，熟悉ADS IDE 的使用	I/O 端口实验	定时器实验
实时时钟实验	看门狗实验	中断实验
MMU实验	自启动实验，熟悉Flash的烧写	8段数码管显示实验
8*8阵列显示实验	液晶显示器实验	键盘输入实验
模数转换实验	数模转换实验	触摸屏实验
音频录放音实验	串口通信实验	I2C总线通信实验
以太网SOCKET通信实验	SPI总线通信实验	USB口通信实验
Modem拨号通信实验	以太网驱动实验	PCMCIA驱动实验
IDE硬盘驱动实验	UC/OSII移植实验	UC/OSII多任务调度实验
UC/OSII中断实验	UC/OSII任务间通讯实验	UC/OSII+ UC/GUI实验
PS2键盘实验	MPEG4解码实验	非线性FLASH读写实验

         综合实验

Linux系统上交叉编译实验	多媒体软件MP3播放器移植实验
多媒体视频播放器实验	VOIP实验
可视电话实验	GPS通信实验
GPRS通信实验	视频信号输出实验
ARM9与Nios II 32位RSIC CPU相互数据通讯实验 ……

  配套资源

• 《GX-ARM9-2410EP嵌入式实验教程（基础篇）》
• 《GX-ARM9-2410EP嵌入式教学实验(µC/OSⅡ篇) 》
• 《GX-ARM9-2410EP嵌入式实验教程（Linux基础篇）》
• 《GX-ARM9-2410EP嵌入式实验教程（Linux QT高级篇）》
• 《GX-ARM9-2410EP嵌入式实验教程（WINCE篇）》
• 嵌入式教学实验电子教案（PPT文档）
• 结合多年嵌入式培训经验，取长补短，内容设计合理、重点剖析详尽，是个人学习、ARM课程教学的好帮手。

  相关教材

• 《嵌入式设计及Linux驱动开发指南——基于ARM9处理器》 （清华大学 孙天泽）
• 《嵌入式实时操作系统µC/OS Ⅱ（第2版）》 （清华大学 邵贝贝）
• 《ARM嵌入式处理器结构与应用》（北京理工大学 马忠梅）

  相关培训

• 多层次ARM嵌入式培训班
• 行业资深嵌入式设计专家教授授课
• 快速提高理论知识和实践教学水平，增强操作和设计研发能力

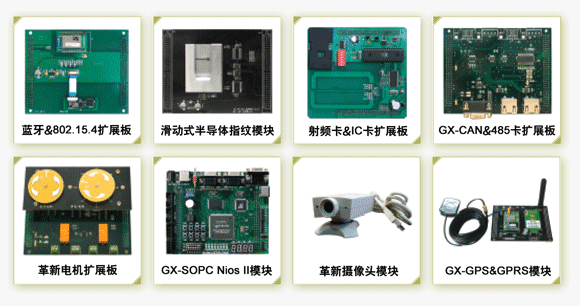

  功能扩展模块选配

型  号	功 能 简 述	价 格
GX-SOPC Nios II-EP1C6模块	可完成SOPC扩展实验，可实现ARM9与Nios II 32位RSIC CPU相互数据通讯	3680元
GX-SOPC Nios II-EP1C12模块		3980元
GX-ARM9-GPS/GPRS模块	可实现全球定位、无线电话、短信发送功能	1980/1800元
GX-ARM9-GPS&GPRS模块		3580元
滑动式半导体指纹模块	可实现指纹采集、处理、识别功能	1980元
蓝牙扩展板	可实现蓝牙无线传输、支持802.15.4标准规定的功能	880元
802.15.4扩展板		980元
蓝牙&802.15.4扩展板		1800元
射频卡&IC卡扩展板	可完成射频卡、IC卡的读写实验	960元
GX-CAN&485扩展板	支持CAN总线控制和收发功能，可实现485串口通讯	750元
电机扩展板	可完成直流电机实验、步进电机调速及正反转控制实验、继电器实验	480元
摄像头模块	可实现视频采集、回放功能	380元
SMC卡（64M/128M）		280/380元
