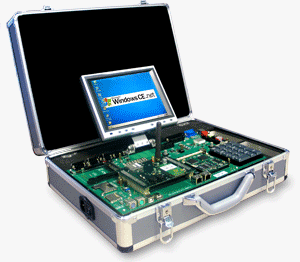

革新科技本着“专业技术服务教学”的目的，针对嵌入式系统新的发展隆重推出高端GX-PXA270EP嵌入式教学实验平台，即可以满足普通嵌入式教学，又可为实时视音频编解码、网络无线传输、流媒体等高端嵌入式应用提供稳定灵活的平台。
GX-PXA270EP教学开发系统，基于Intel公司最新的XScale架构PXA27X ARM系列处理器，最高主频可达624MHz，加入了Wireless MMX技术，大提升了多媒体处理能力；在保证CPU性能的情况下，最大限度地降低移动设备功耗，可以广泛应用于PDA、智能手机、PMP等产品的开发中。
开发平台采用核心板外加扩展板的模式，支持
Linux 2.4.20/ 2.6 和
Windows CE 5.0 操作系统。
为辅助教学，我们配套了详尽的实验指导书、例程，可通过基础实验的学习，熟悉Linux、WinCE环境的建立以及各种硬件的驱动，并有高级实验进一步锻炼学生的开发能力，如网络远程照相机综合实验、QT图形化综合设计实验、QPE图形化综合设计实验、网络Sokcet通信综合实验、Apache Web Server综合实验等等。
这就适应了由简单到复杂，从基础到高级的教学模式，为学生掌握嵌入式开发要领具有很强的引导性、并留有余地可培养学生进行类似开发。针对各院校不同专业的工程需求，开发平台设计了双排欧式座扩展接口，提供了众多可选扩展资源，并有相应的实验例子，如GPS实验、GSM/GPRS实验、非接触式射频卡实验、蓝牙通讯实验、直流/步进电机实验、指纹识别实验等等。
核心板硬件资源
- 处理器：Intel XScale PXA270 520MHz
- SDRAM：64Mbyte
- FLASH：32Mbyte
- 以太网：10/100M Ethernet controller (LAN91C111)
- SUPERIO：Winbond 83977
- CPLD：Xilinx 95144 (117 User IO)
底板硬件资源
- USB接口：USB HOST、USB CLIENT各一个
- 10/100M以太网接口
- 摄像头接口
- 红外通信接口
- 串口：1×RS485，5×RS232（其中3个为全功能），1×IRDA（红外）接口
- 并口：标准DB25并口
- 扩展接口：2×96pin欧式座，引出所有总线信号
- 真彩TFT液晶屏，分辨率640×480、8寸真彩液晶屏（选配触摸屏：UCB1400BE，四线电阻式）
- Audio:AC97标准UCB1400BE，音频输入/输出
- LCD接口：可接从15.1到3.5寸的TFT、STN屏；系统标配接TFT 8” (640×480)屏。
- VGA输出接口：可接模拟CRT显示器或液晶显示器
- 视频输出端口:复合视频端口和S端子
- 触摸屏：UCB1400BE，四线电阻式
- PS/2接口：可接PS/2鼠标和键盘
- PCMCIA接口：可接PCMCIA无线网卡，可转接CF卡
- IDE接口：可接笔记本硬盘
- SD/MMC卡接口：可接SD卡或MMC卡
- SMC卡接口：可接SMC卡（可扩展NAND FLASH）
- JTAG接口：20pin
- EEPROM：I2C接口24C16
- AD：1个电位器电压输入，一个温度传感器输入
- DA：8bit
- RTC：实时钟
- 功能按键：1个
- 键盘：4×5键盘矩阵
- LED：若干
- LED阵列：8×8发光二极管阵列
- 七段数码管：4×7段数码管
为配合嵌入式毕业设计、创新实验与嵌入式竞赛，众多扩展模块可供选择
- DSP&USB2.0扩展板:DSP6713实现音频实时采集压缩编解码，配套独立数字信号处理实验，通过HPI和主机通信。USB2.0实现和PC的高速数据传输，实测稳定超过16M字节/秒
- CAN&485通信扩展板:工业标准CAN总线和485总线扩展接口，配套软件驱动及实例实现数据通信
- GPS&GPRS扩展板:GPS扩展板实现全球定位地理信息获取，GPRS扩展模块实现短信收发及语音通信，配合实验箱，可实现远程数据采集、通信
- 电机扩展模块:直流及步进电机控制扩展，及继电器输出扩展，实现强电控制
- 蓝牙&802.15.4扩展模块: 局域无线的两种常见通信协议，可实现无线数据传输和无线控制，是信息家电和无线传感器网络的核心部分
- 射频卡&IC卡扩展板: 可实现射频卡和IC卡的读写，可了解RF-ID先进技术的基本原理
- 热敏滑动指纹传感模块: 采用先进的热敏滑动指纹传感器，熟悉生物特征信号的基本处理，提供数据采集、预处理、图像重构实例
- USB蓝牙模块: 完整封装蓝牙协议，可实现异步点对点的串行无线通讯
- FPGA扩展模块: ALTERA Cyclone处理器, 配置芯片EPCS4,并行FLASH： 两个RS232, SPI接口，8位平拨开关, PS/2接口, VGA接口, 4个8段数码管, 8个键盘按键输入, 8个LED指示灯输出。
- 无线网卡: 无线标准：IEEE 802.11b; 传输介质: 2.4G Wireless; 传输速率: Up to 11 Mbps; 安全类型:WPA, WEP, 802.1x
- 仿真器: ARM仿真器，兼容MULTI-ICE，实现ARM、XSCALE系列处理器的实时在线仿真，即ARM7、ARM9 、PXA255在线仿真。
实验系统结构示意图 (查看放大图片)
软件资源
Linux:
内核——Linux Kernel 2.4.21 (Optional 2.6.11) (源代码)
系统引导程序——Boot Loader (源代码)
文件系统——JFFS2
GUI——QT
Device——DriverEthernet, USB Host, Slave, Serial Port, RS485 port, LCD, Touch Screen, Audio, MMC port, IDE, Keypad, LED, 数码管,PCMCIA……
Tool China——GUN, MKFS.JFFS2, Jflash
WinCE:
板级支持包——WinCE 5.0 BSP
Device Driver——Ethernet, USB Host, USB Slave, Serial Port, Canbus port, RS485 port, LCD, Touch Screen, Audio, CF port, SD/MMC port, IDE,IRDA Keypad, LED数码管……
装箱配件
| GX-PXA270CORE |
PXA270核心板 × 1 |
| GX-PXA270BASE |
PXA270EP底板× 1 |
| LCD |
TFT 8” (640×480)屏 |
| 配件 |
JTAG下载电缆×1, 网线×1, 串口线×1, USB线×1, 电源×1, 触摸笔×1 |
| 光盘 |
WinCE系统光盘 1 张，包括：BSP安装程序, 可执行文件, 使用手册, 主要器件规格书, BOM清单, 硬件原理图, 配套工具软件 Linux系统光盘 1张，包括：Bootloader源代码, Kernel源代码,文件系统, 映像文件,代码生成工具, 配套应用软件, 使用手册, 主要器件规格书, BOM清单, 硬件原理图 |
| 文档手册 |
Linux系统使用说明书 × 1，WinCE系统使用说明书 × 1 |
| 包装方式 |
铝制箱体 |
