当今DSP技术得到广泛应用，涉及多种领域。北京革新科技作为DSP应用技术领域领军角色，依据自身的技术实力和市场开拓能力，及时将最新的DSP技术应用在电力、通讯、电机控制、图像处理等领域。北京革新科技全新推出的应用于教学实验的多功能开放性实验仪产品——LF2407/F2812-A-USB-EDU。该产品采用高技术含量、完全的开放性和模块化设计让该实验仪“永不落后，可不断升级”；同时提供丰富的试验，可以满足大专院校开展 DSP试验课程所包括的全部内容。根据国家教委对高校实验教学的要求，该款实验仪精心安排二十个实验，由浅入深，循序渐进，完全适合电子信息、信号处理、自动化、测控等相关专业的实验及创新研发。同时本产品也是大学生电子设计竞赛的最佳开发平台。
   该教学系统（LF2407/F2812-A-USB-EDU）采用双信号实验箱，含有通用控制模块(CTR)，DSP处理板为LF2407/ICETEK-F2812-A（任选其中一种）。

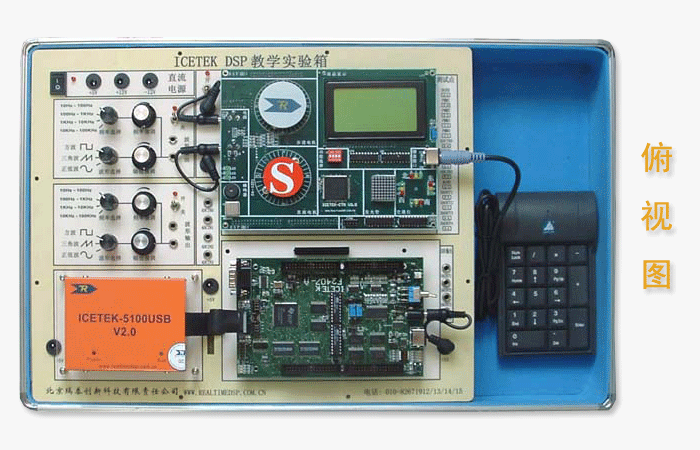

双信号发生实验箱

• 双信号源发生器，可以产生两路参数可调波形（可以产生方波、正弦波和三角波）
• 具有A/D输入和D/A输出接口，方便测量
• 具有测试点，方便在实验中使用示波器进行测量
• 直接输入+220V电源，板上具有多种电源转换开关

5100USB V2.0开发系统

• 真正兼容TI全系列DSP产品：TMS320C2000/C5000/C6000/VC33
• 完全通用，只需更换软件就可以实现所有DSP器件的开发
• USB2.0接口，仿真速度快，支持热插拔
• 支持Code Composer Studio集成调试环境
• 仿真不占用任何DSP资源，支持多DSP同时调试仿真

CTR控制模块

• 液晶显示
• 蜂鸣器
• 阵列
• 交通灯
• 键盘
• 步进电机
• 直流电机
• 反馈电机

DSP处理板为TMS320LF2407-A板

• 主处理芯片：TMS320LF2407-APGEA
  • 频率：40MHz
  • 速度：40MIPS
  • 周期：25ns
  • 内部RAM：2.5K
  • 内部FLASH：32K
  • 外围电压：3.3V
  • A/D：16路10-bit，处理速度500ns
  • 封装：144 TQFP
  • SPI口
  • SCI口
• 4路12位DA
• UART串行接口，符合RS232标准
• CAN总线接口
• 用户开关和指示灯
• 数据、地址、I/O、管理，4处扩展连接器
• +5V电源输入，内部3.3V电源管理
• 16路10位AD，2M/S
• 具有IEEE1149.1相兼容的逻辑扫描电路，该电路用于测试和仿真
• 外形尺寸：160mm×100mm

DSP处理板为TMS320F2812-A板

• 主处理芯片：TMS320F2812PGFA
  • 主频：150MHz，精度32bit
  • 片内128K×16bit
  • FLASH：128K×16bit，自带128位加密位
  • SRAM：18K×16bit
  • A/D:16路，12bit， 转换速率：100K
  • CAN总线标准接口
• D/A：4路，12bit
• 片内16路PWM
• RS232串行数据接口
• CAN总线标准接口
• 外扩SRAM：64k×16bit
• 1路RS232串行数据接口，可扩展为2路
• 数据、地址、I/O、控制4处扩展连接器
• 扩展DSP所有引脚
• 外形尺寸：160mm×100mm

实验例程
一.CCS软件应用实验
1. Code Composer Studio软件入门实验
2. 编写一个以C语言为基础的DSP程序
3. 编写一个以汇编(ASM)语言为基础的DSP程序
4. 编写一个以汇编和C混合的DSP程序
二.基于 DSP芯片的实验
1. DSP数据存贮实验
2. 定点数除法实验
三.基于DSP系统的实验
1. I/O端口控制实验
2. 拨码开关控制实验
3. DSP的定时器实验
4. DSP响应外部中断实验
5. 单路/多路模数转换实验(AD)
6. 单路/多路数模转换实验(D/A)(即多路数字波形产生实验)
7. 自启动(自举)实验
8. 异步串口通信实验
9. 多路信号混频实验
10. PWM输出实验
11. CAN总线通信实验
四.DSP实现外部控制实验
1. I/O控制模块实验
2. 发光二极管阵列显示实验
3. 液晶显示器控制显示实验
4. 键盘输入实验
5. 音频信号发生实验
6. 步进电机控制实验
7. 直流电机(开环)控制实验
8. 直流电机(闭环)控制实验
五.DSP算法实验
1. 有限冲击响应滤波器(FIR)算法实验
2. 无限冲击响应滤波器(IIR)算法实验
3. 快速傅立叶变换(FFT)算法实验
4. 卷积算法实验
5. 自适应滤波器算法实验
6. 抽样定理实验
7. 用MATLAB实现FIR滤波器的设计并实现信号滤波
8. FIR滤波器的信号滤波
9. 离散余弦变换(DCT)算法
六.综合实验
1. 交通灯综合控制实验
2. 实时时钟显示实验
3. 频率计实验(实时FFT)
4. 频率跟随实验
5. 语音复读机实验
6. 音乐演奏实验
7. 过程控制实验(PID)
七.演示实验
1. DSP系统功能检测
2. 图像边缘检测
3. PID算法控制实验

  DSP实验箱选配

型号	使用对象	实验箱	信号处理控制模块	DSP处理系统	DSP仿真器	价格
LF2407-C-PP-EDU	机械控制、电力电子类	EDU-C	无	LF2407-C	5100PP	3780
VC33-C-PP-EDU	精密控制浮点类	EDU-C	无	VC33-CE	5100PP	3780
VC5416-C-PP-EDU	通讯类	EDU-A	无	VC5416-C	5100PP	4480
LF2407-PP-EDU	机械控制、电力电子类	EDU-A	CTR	LF2407-A	5100PP	7980
VC33-PP-EDU	精密控制浮点类	EDU-A	CTR	VC33-AE	5100PP	7980
VC5416-PP-EDU	通讯类	EDU-A	CTR	VC5416-A	5100PP	7980
C6711-PP-EDU	高速处理类	EDU-A	CTR	C6711-A	5100PP	7980
LF2407-A-USB-EDU	机械控制、电力电子类	EDU-A	CTR	LF2407-A	5100USB	9800
LF2812-A-USB-EDU	机械控制、电力电子类	EDU-A	CTR	LF2812-A	5100USB	9800
VC33-USB-EDU	精密控制浮点类	EDU-A	CTR	VC33-AE	5100USB	9800
VC5416-USB-EDU	通讯类	EDU-A	CTR	VC5416-A	5100USB	9800
C6711-USB-EDU	高速处理类	EDU-A	CTR	C6711-A	5100USB	9800
C6713-A-USB-EDU	高速处理类	EDU-A	CTR	C6713-A	5100USB	9800
