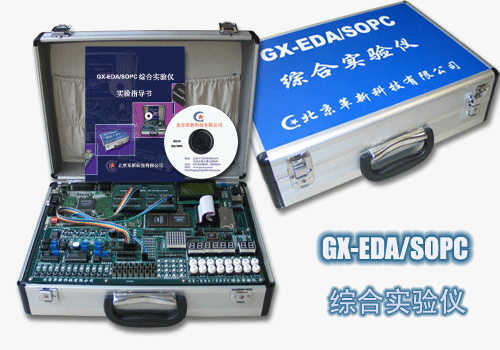

我公司根据目前国内高等院校电子EDA教育大纲实验要求，并不断听取广大用户反馈意见，密切配合ALTERA公司国内高等院校大学推广计划，再次以全新概念独家推出超高性能、超低价格的革新UP3 GX-EDA/SOPC综合实验仪平台。

---

    ALTERA UP3实验仪扩展平台巧思构想，给予硬件设计者一个广阔的空间，与国内外实验仪相比较有如下特点：

• 与ALTERA公司提供的UP3教学套件无缝结合,并提供丰富的硬件外扩资源。
• 混合多电压制造，兼容性强，凡用户购买GEXIN EDA/SOPC系列产品，在几年内不会被淘汰。
• 国内独创，提供实验免连线与少量连线相结合的方式。
• 线路板工艺精良，频率范围宽，电路抗干扰性能好。EDA/SOPC实验仪主要时钟频率为48MHz，用户使用选择丰富，有四组频率组可供用户使用，分别为：
  • 超低频率组：0.125Hz、0.25Hz、0.5Hz；
  • 低频频率组：1Hz、2Hz、4Hz、8Hz、64Hz、256Hz；
  • 中频频率组：1024Hz、4096Hz、16384Hz、32768Hz、65536Hz；
  • 高频频率组：750KHz、1.5MHz、3MHz、6MHz、12MHz、24MHz。
• 人机接口丰富多变：
  • 提供动态键盘显示扫描电路：6个共阴LED显示数码管、16个键盘输入（2行8列）。
  • 提供静态显示数码管： DS1B～DS2B是2个独立的8段共阳LED输出数码管。
  • 多功能按键（F1～F12）：F1～F4为4路16进制码发生器；F5～F8为4路正脉冲固定脉宽发生器（7.8ms或15.6ms）；F9～F12为4路负脉冲固定脉宽发生器（7.8ms或15.6ms）；F9～F12为4路低电平复位信号，F1～F8为8路高电平复位信号（也可作琴键式输入）。
• 提供双声道立体声Audio接口：音频输入/输出接口。
• 提供并行A/D转换：8位的ADC0809；
• 提供并行D/A转换：8位DAC0832。
• 提供国际标准CF卡接口：通过IDE 50芯电缆线与UP3 I/O相连接，并支持“热插拔”。
• 提供10M速度ETHERNET以太网通讯接口：通过IDE 50芯电缆线及CS8900A与UP3 I/O相连接。
• VGA接口：可利用CPLD/FPGA来实现特定的视频输出，如利用计算机VGA显示器作为终端来显示图形或数据，并通过键盘控制来操作显示图形的动作。
• 功放电路：可把FPGA/CPLD按照音乐的音调及节拍产生波形输出到扬声器，可以生成或演奏出美妙的音乐。
• 8*8双色点阵：可实现红、绿二种颜色的任意动作控制。如：跑马灯显示、字符上下滚动显示或左右移动显示。
• 128*64图形/字符液晶屏：利用CPLD/FPGA来实现图形或字符的输出显示，此时CPLD/FPGA按照图形液晶屏的控制时序，像单片机一样，把字库从ROM中读出并回送到液晶屏上显示。
• 本实验仪动态键盘/数码管电路可实现：2位10进制数带进位位加法器（2位10进制加数与被加数按键输入，2位10进制数数码管结果显示）；2位10进制数乘法器（2位10进制数乘数与被乘数按键输入，4位10进制数数码管结果显示）
• 提供二线制串行E2PROM：24C02
• 提供三线制串行E2PROM：93C46
• 提供扩展FLASH ROM：WINBOND 29EE011 1Mbit（128kByte字节）。
• 提供彩色信号指示灯信号组：16个LED指示灯（D9~D24）。
• 提供16路开关量输入信号：8位一组，共二组（其中一组是与UP3板固定连接）。
• 提供8路红色信号指示灯信号组：与UP3板固定连接。
• 提供固定二组8位16进制输出信号组1Q0~1Q7、2Q0~2Q7：可与2位静态显示数码管相连接，构成2位显示输出电路，可简化模块中信号输出显示的重复设计。
• 提供独立的二组4位16进制输入信号：1D0~1D7
  其对应输出信号如下：
  • 16进制输入信号1D0~1D3-->>对应输出信号2D0~2D7
  • 16进制输入信号1D4~1D7-->>对应输出信号3D0~3D7
  • 输出信号2D0~2D7、3D0~3D7与固定二组8位16进制输出信号组1Q0~1Q7、2Q0~2Q7功能类同。
• 提供固定4路正脉冲/4路负脉冲输出信号：脉冲宽度为7.8ms/15.6ms可调。
• 提供1路蜂鸣器输出信号：通过SP_J1跳线器设定，经功率放大电路，至音频输出接口，可连接扬声器或耳机相连接。
• 提供电源组接线信号：+1.2V/+1.8V/+2.5V/+3.3V/+5V；+12V/-12V；GND；SGND

  性能特点

• 支持ALTERA公司CYCLONE EP1C6Q240及其配置芯片EPCS1。
• 支持带处理器内核或不带处理器内核纯FPGA设计。
• 支持全速/低速USB接口：提供1个USB1.1协议接口。
• 提供1个Modem定义的全连线RS232接口。
• 提供1个符合IEEE1284标准规范的并行接口。
• 提供1个标准的PS/2接口。
• 提供1个标准的VGA接口。
• 提供1个标准的IDE接口。
• 提供一片128K BYTE SRAM芯片：ISSI61C6416（64K*16BIT）。
• 提供一片1M*16BIT FLASH ROM芯片：TC58FVTB160AFT。
• 提供一片4M*16BIT SDRAM芯片：IS42S16400B（64BIT）。
• 提供一片2K BIT I2C EEPROM芯片：IS24C02。
• 提供多时钟源：如PCI、USB、IOAPIC、CPU时钟源。
• 提供JTAG接口与AS接口2种下载方式。
• 提供72个5V方式的IO扩展。
• 提供4路开关量输入信号。
• 提供4路按键输入信号与1路全局复位信号。
• 提供4路LED指示灯信号。
• 提供1个16*2 LCD接口：支持日立HD44780U芯片组。
• 提供1个RTC实时时钟芯片：ST公司M41T00

  功能模块

• 2行8列动态键盘扫描模块
• 6位共阴LED数码管动态电路显示模块
• 8位并行ADC0809转换模块
• 8位并行DAC0832转换模块
• 24XXX模块
• 93XXX模块
• 8位2组编码输入模块
• 语音功放电路模块
• LCD图形/字符液晶显示接口模块
• VGA电路模块（ALTERA/ XILINX两用）
• 多电压LED发光管(24个LED显示)
• 8*8双色点阵显示输出模块
• 动态数码管显示驱动模块
• 4组×4位十六进制(HEX)译码输出控制模块
• 2组×4位十六进制输入代码发生器(HEX)
• EPROM/E2PROM/FLASH(1M~8MBIT)存储器模块 (5V/3.3V)
• 电源模块带电源过流保护电路（本UP3 GX-EDA/SOPC综合实验仪平台提供电源电压：+5V/+3.3V/+2.5V/+1.8V/+1.2V/±12V）
• 可编程数字电路硬件设计适合ALTERA公司提供的UP3开发套件
• 时钟电路特点：
  • 超低频率组：0.125Hz、0.25Hz、0.5Hz
  • 低频频率组：1Hz、2Hz、4Hz、8Hz、64Hz、256Hz
  • 中频频率组：1024Hz、4096Hz、16384Hz、32768Hz、65536Hz
  • 高频频率组：750KHz、1.5MHz、3MHz、6MHz、12MHz、24MHz
• 多功能按键（F1～F12）：F1～F2为2组×4位16进制码发生器；F5～F8为4路正脉冲固定脉宽发生器（7.8ms或15.6ms）；F9～F12为4路负脉冲固定脉宽发生器（7.8ms或15.6ms）；F9～F12为4路低电平复位信号，F1～F8为8路高电平复位信号（也可作琴键式输入）。
• 提供国际标准CF卡接口：通过IDE 50芯电缆线与UP3 I/O相连接，并支持“热插拔”。
• 提供10M速度ETHERNET以太网通讯接口：通过IDE 50芯电缆线及CS8900A与UP3 I/O相连接。

    ALTERA UP3教学套件功能模块（同前所述，略）

  实验内容

简单组合逻辑设计	数码管扫描显示电路
计数器电路设计	实时计数时钟
键盘扫描设计	双色8*8点阵显示电路设计
波形发生器	用DAC实现电压信号检测
ADC电压实时测量显示	液晶驱动电路设计
使用动态键盘/数码管电路  实现二位十进制数加法器电路设计	使用动态键盘/数码管电路  实现二位十进制数乘法器电路设计
电子琴实验例子	VGA实验例子
利用PS/2键盘鼠标接口  实现PC机101标准键盘动态扫描显示	语音放大电路
跑马灯实验例子	24C02串行读/写
93C46串行读/写	4位脉宽调制信号发生器
实用交通灯的设计	CF卡读写
以太网通讯实现	用8052 IP CORE构建8位单片机
