为了适应国家教委和教育部课程教育大纲要求，切实响应中央科教兴国的方针，提高高等院校学生的计算机应用能力，同时减轻教师的教育负担，顺应中国加入WTO世贸组织的形势需要，同国际接轨，全新推出可视化全透明Lab6000通用微控制器实验系统。

---

• 本仿真实验仪系统由板上仿真器、实验仪、仿真软件、开关电源构成。配备灵活多样的模块化、积木化的结构，丰富的硬件资源和详细的实验内容，提供多种语言开发环境（如C语言、PL/M语言、汇编语言，8088也支持C语言）。实验系统既具有联PC机仿真自开发能力，又可以脱机单板式调试，并可不联PC机软件模拟调试，集仿真、开发、实验、软件评估、硬件测试等功能为一体，是各高等院校的首选产品。
• 本实验仪含仿真器的仿真功能和实验仪的实验功能为一体，全空间硬件断点，不占用用户资源。含32路、16K深、10M逻辑分析仪，32K深跟踪器，8路、20M波形发生器，含静态硬件测试仪，具有保护功能，更加可靠。
• 软件支持WINDOWS/DOS双平台，实现真正32位操作系统方式运行。支持ASM、PL/M、C语言多模块混合语言源程序调试，在线直接修改、编译、链接、调试源程序。提供二个版本：海外版是纯西文；国内版是中文或西文。跟以往仿真实验仪不同，我们将提供16MB源程序一次加载调试空间，这是目前所有国内仿真实验仪所没有的。
• 支持电子标签，断点计数功能。可观察数组，记录等各种复杂变量。
• 在线直接修改、编译、调试、执行源程序、错误定位，只需一个按键，就可完成汇编、编译、连接、装入。
• 双CPU结构，不占任何资源，采用0.25微米工艺的高速大规模芯片制造。噪声小、抗干扰性强。
• 实验程序采用多种语言适应不同层次的学生的需要。通过应用高级语言的编程和实验,可使学生掌握高级语言的编程方法，为今后进入社会实践打下坚实的基础。而汇编语言又能让学生了解机器深层的原理。
• 配有MCS51系列、80C196系列和8088系列的学生实验指导书，书中提供了丰富的实验实例及实验程序，其中程序采用了机器码、汇编、C等三种语言编写。
• 本实验仪方便灵活地构成各种实验方案，在有无PC机和实验仪的情况下，都能进行相应的编程实验，从而具有极为广泛的应用范围，板上提供了基本的实验电路，减少繁琐的连接线过程。
• 可脱开实验系统单独进行软件模拟，这种方式尤其适用于软件实验。

  本仿真实验系统具有三种使用方法

• 无系统机，仅用实验仪的板上仿真器进行仿真和实验。
• 有系统机，用系统机上的集成调试软件驱动板上仿真器进行仿真和实验。
• 无实验仪、无仿真器，仅在系统机上采用软件模拟方式进行仿真。

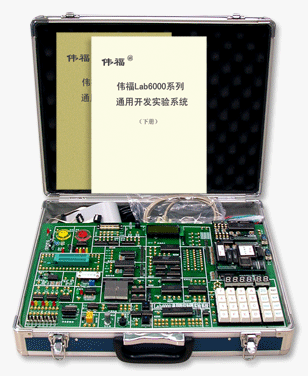

    Lab6000自带EX51B仿真板，可进行8051的实验；选配EX96B仿真板，可进行80C196的实验；选配EX88B仿真板，可以进行8088/8086实验。
    实验系统自带键盘和显示器，自带系统监控程序。如果没有系统机也同样进行各种学习和实验。
    配备PC机集成调试软件，在有系统机的情况下，通过板上仿真器实现64K全空间的硬件断点和仿真。
    PC机和系统机软件具有全集成化仿真环境，中、英文两种界面，软件仿真与硬件仿真两种模式，软件仿真可以在无仿真仪的情况下进行。
    配有MCS51系列、80C196系列和8088系列的学生实验指导书，并提供了丰富的实验实例及实验程序，实验程序采用了机器码、汇编、C等三种语言编写。

  提供以下实验电路和模块

逻辑电平输入开关 逻辑电平显示电路 单脉冲电路 扬声器驱动电路 继电器控制电路 逻辑门电路 逻辑笔电路 4MHz脉冲信号源和多级分频电路，可得多种脉冲信号 PWM转换电压电路 模拟量电压(电位器)电路 串口通信实验电路 六位8段码LED数字显示器 4×6键盘 存储器 8255端口扩展电路 模数变换电路，可接入两路模拟量 数模变换电路，提供0～-5V，-5V～+5V，-8V～+8V三路输出 液晶屏显示电路

直流电机实验模块 步进电机实验控制模块 打印机驱动实验模块 温度传感器实验模块 压力传感器实验模块 红外通讯实验模块 16×16点阵显示实验模块 I2C总线实验模块 8251A串行口扩展电路 8253定时器扩展电路 8259中断扩展电路 8237 DMA扩展电路 通用集成电路插座(DIP40/28/24/20/18/16/14) 地址译码输出模块 地址、数据及控制电路总线接出接口模块 逻辑分析仪数字采样和可编程数字脉冲信号输出模块 虚拟示波器

  实验内容

◆ 存储器块清零	◆ 二进制到BCD 码转换	◆ 二进制到ASCII 码转换
◆ 内存块移动	◆ 程序跳转表	◆ 数据排序
◆ P1口输入输出	◆ 继电器控制	◆ 用74LS245读入数据
◆ 用74LS273输出数据	◆ PWM转换电压实验	◆ 音频控制
◆ 用8255输入、输出	◆ 串行数转换并行数	◆ 并行数转换串行数
◆ 计数器实验	◆ 外部中断实验	◆ 定时器实验
◆ D/A转换实验	◆ A/D转换实验	◆ 外部中断实验(急救车与交通灯)
◆ 八段数码管显示	◆ 键盘扫描显示实验	◆ 电子时钟
◆ 单片机串行口通讯实验	◆ 打印机控制实验	◆ 直流电机控制实验
◆ 步进电机控制实验	◆ 温度传感器实验	◆ 液晶显示屏控制实验
◆ 电子琴	◆ 空调温度控制实验	◆ 计算器实验
◆ 用HSO方式输出PWM 波形	◆ 用HSI方式测量脉冲宽度	◆ 用HSI中断方式统计脉冲个数
◆ 计数器实验	◆ 用片内A/D做A/D转换实验	◆ PWM转换电压实验
◆ 8253计数器实验	◆ 8259外部中断实验	◆ 8253定时器实验
◆ 8251A串行口通讯实验	◆ 8237 DMA实验	◆ 压力传感器实验
◆ 红外通讯实验	◆ 16×16点阵显示实验	◆ I2C总线实验

    综上所述，本实验仪可以方便灵活地构成各种实验方案，在有无系统机和实验仪的情况下，都能进行相应的编程实验，从而具有极为广泛的应用范围，板上提供了基本的实验电路，减少繁琐的连接线过程，板上也提供了DIP40/28/24/20/16/14插孔和CPU的地址数据总线引出插孔，供学生自己扩展其它实验，培养实际动手能力，加强对实验电路的理解。（本Lab6000实验仪详细软件功能方面请参考E6000的软件界面介绍。）
