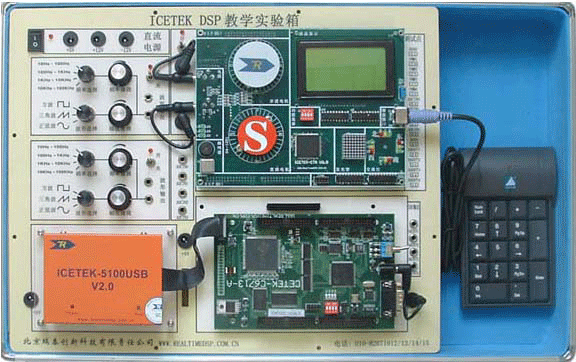

该实验系统(C6713-A-USB-EDU )采用双信号实验箱,含有通用控制模块(CTR),DSP处理板为C6713-A板,该处理板以TI公司的TMS320C6713为主处理器。

双信号发生实验箱

• 双信号源发生器，可以产生两路参数可调波形（可以产生方波、正弦波和三角波）
• 具有A/D输入和D/A输出接口，方便测量
• 具有测试点，方便在实验中使用示波器进行测量
• 直接输入+220V电源，板上具有多种电源转换开关

5100USB V2.0开发系统

• 真正兼容TI全系列DSP产品：TMS320C2000/C5000/C6000/VC33
• 完全通用，只需更换软件就可以实现所有DSP器件的开发
• USB2.0接口，仿真速度快，支持热插拔
• 支持Code Composer Studio集成调试环境
• 仿真不占用任何DSP资源，支持多DSP同时调试仿真

CTR控制模块

• 液晶显示
• 蜂鸣器
• 阵列
• 交通灯
• 键盘
• 步进电机
• 直流电机
• 反馈电机

C6713-A技术参数

• 主处理器：TMS320C6713，主频：200MHz
• 内部存储空间： 264K*16bit
• 外扩存储空间： 8M*16bit SDRAM
• 6路A/D，精度： 12bit
• 4路D/A，精度： 12bit
• 系统自启动设计： 8Mbit FLASH
• 数字 I/O 引脚
• RS232串行数据接口
• 扩展DSP引脚
• 外形尺寸：160mm×100mm

应用领域

• 图像处理
• 雷达信号处理
• 高速信号处理
• 汽车牌照识别系统等

实验例程
一.CCS软件应用实验
1. Code Composer Studio软件入门实验
2. 编写一个以C语言为基础的DSP程序
3. 编写一个以汇编(ASM)语言为基础的DSP程序
4. 编写一个以汇编和C混合的DSP程序
二.基于 DSP芯片的实验
1. DSP数据存贮实验
三.基于DSP系统的实验
1. I/O端口控制实验
2. 拨码开关控制实验
3. DSP的定时器实验
4. DSP响应外部中断实验
5. 单路/多路模数转换实验(AD)
6. 单路/多路数模转换实验(D/A)(即多路数字波形产生实验)
7. 自启动(自举)实验
8. 异步串口通信实验
9. 多路信号混频实验
四.DSP实现外部控制实验
1. I/O控制模块实验
2. 发光二极管阵列显示实验
3. 液晶显示器控制显示实验
4. 键盘输入实验
5. 音频信号发生实验
6. 步进电机控制实验
7. 直流电机(开环)控制实验
8. 直流电机(闭环)控制实验
五.DSP算法实验
1. 有限冲击响应滤波器(FIR)算法实验
2. 无限冲击响应滤波器(IIR)算法实验
3. 快速傅立叶变换(FFT)算法实验
4. 卷积算法实验
5. 自适应滤波器算法实验
6. 抽样定理实验
7. 用MATLAB实现FIR滤波器的设计并实现信号滤波
8. FIR滤波器的信号滤波
9. 离散余弦变换(DCT)算法
10. A律编解码实验
六.综合实验
1. 交通灯综合控制实验
2. 实时时钟显示实验
3. 频率计实验(实时FFT)
4. 频率跟随实验
5. 音乐演奏实验
6. 过程控制实验(PID)
七.演示实验
1. DSP系统功能检测
2. 图像边缘检测
3. PID算法控制实验

 DSP实验箱选配参考

型号	使用对象	实验箱	信号处理控制模块	DSP处理系统	DSP仿真器	价格
LF2407-C-PP-EDU	机械控制、电力电子类	EDU-C	无	LF2407-C	5100PP	3780
VC33-C-PP-EDU	精密控制浮点类	EDU-C	无	VC33-CE	5100PP	3780
VC5416-C-PP-EDU	通讯类	EDU-A	无	VC5416-C	5100PP	4480
LF2407-PP-EDU	机械控制、电力电子类	EDU-A	CTR	LF2407-A	5100PP	7980
VC33-PP-EDU	精密控制浮点类	EDU-A	CTR	VC33-AE	5100PP	7980
VC5416-PP-EDU	通讯类	EDU-A	CTR	VC5416-A	5100PP	7980
C6711-PP-EDU	高速处理类	EDU-A	CTR	C6711-A	5100PP	7980
LF2407-A-USB-EDU	机械控制、电力电子类	EDU-A	CTR	LF2407-A	5100USB	9800
LF2812-A-USB-EDU	机械控制、电力电子类	EDU-A	CTR	LF2812-A	5100USB	9800
VC33-USB-EDU	精密控制浮点类	EDU-A	CTR	VC33-AE	5100USB	9800
VC5416-USB-EDU	通讯类	EDU-A	CTR	VC5416-A	5100USB	9800
C6711-USB-EDU	高速处理类	EDU-A	CTR	C6711-A	5100USB	9800
C6713-A-USB-EDU	高速处理类	EDU-A	CTR	C6713-A	5100USB	9800
